Villamos berendezés műszeres vizsgálata

Ahhoz, hogy egy villamos berendezést biztonságosnak lehessen nyilvánítani, annak fizikai paramétereit is ellenőrizni kell egy érintésvédelmi műszerrel.

A villamos berendezés műszeres vizsgálata során egyik fontos vizsgálat paraméter a vezetékek szigetelésének ellenállása. Ha a vezetékek szigetelésének ellenállása nem éri el a minimális értéket, akkor azokat cserélni szükséges. A vizsgálatot 500 V egyenárammal végezzük lakossági szerelésnél.

A vonali és hurok impedancia mérése során megtudhatjuk, hogy mekkora az áramkörök ellenállása. A vonali és hurok impedancia megállapítása nélkül nem lehet megbecsülni a várható rövidzárlati áramokat az áramkörökben, így a megfelelő kismegszakítót sem tudjuk kiválasztani. Már pedig ha nem jó kismegszakítót építünk be a lakáselosztóba, akkor az nem fog időben működésbe lépni, ami tűzveszélyes helyzeteket teremthet.

A PE vezetőnek folytonosságát minden szerelés esetén ellenőrizni kell, I=200 mA vizsgáló árammal. Amennyiben a PE vezető nem folytonos, úgy nem teljesül a táplálás önműködő lekapcsolása, mint hibavédelmi mód. Ennek megléte pedig kötelező lakossági villanyszerelésnél.

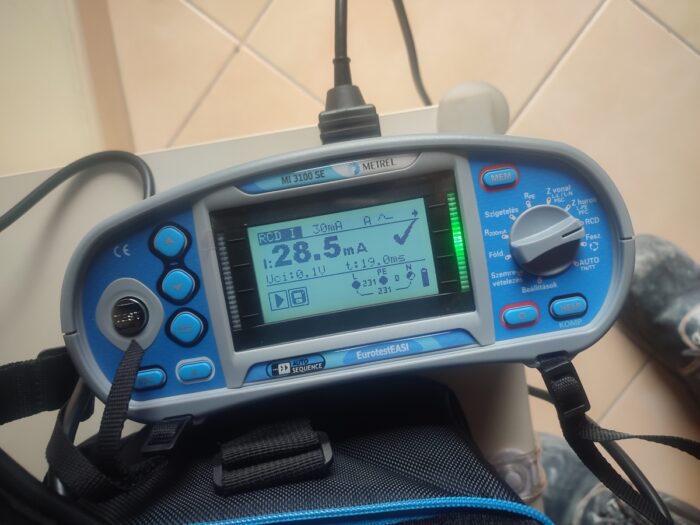

Az áram-védőkapcsoló beszerelése önmagában nem elégséges. A készüléket tesztelni kell, hogy valóban az előírt I=30 mA hibaáram értéken belül kapcsol le. Az sem mindegy, hogy milyen gyorsan történik meg a lekapcsolás. Az áram-védőkapcsolónak t=0,4 s-en belül le kell kapcsolnia. Előfordult már, hogy az áram-védőkapcsoló csak 40,5 mA hibaáramnál kapcsolt le, mivel gyárilag hibás volt a készülék. Egy ilyen hibás készülék nem teljesíti a rá vonatkozó érintésvédelmi előírásokat, a hiba feltárása pedig csak érintésvédelmi műszerrel lehetséges.
