Áramvédős kismegszakítók lakossági villanyszerelésben

Mi az az RCBO azaz áramvédős kismegszakító?

Az RCBO angol rövidítése a Residual Current Breaker with Overcurrent protection, azaz áram-védőkapcsoló beépített túláramvédelemmel, rövidebben áramvédős kismegszakító. Magyarul nem más, mint egy áram-védőkapcsoló (ÁVK) és egy kismegszakító (KMSZ) összegyúrva egy készülékbe. Ezek 1 vagy 2 modulnyi szélesek és előre szerelt tápoldali nulla vezetővel is kaphatóak. Árban is szerencsére nincs különbség, mintha külön ÁVK-t és KMSZ-t vennénk, viszont helyet tudunk spórolni. Az is igaz, hogy a megszokott csoportos védelemmel ellátott szereléshez képest, más az elosztó összerakásának módja. Az áramvédős kismegszakítók lakossági villanyszerelésben hazánkban még nem igazán terjedtek el, míg nyugatabbra (pl. Egyesült Királyságban) már ez a fajta szerelés a mérvadó. Ettől egy fokkal nagyobb védelmet már csak az ívhiba érzékelők (AFDD) tudnak nyújtani, akár külön ÁVK-t kell beépíteni (csoportos védelem) akár nem (mert egybe van már építve).

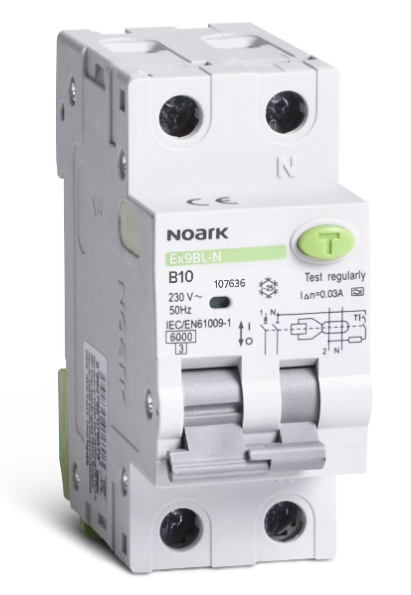

2 modul széles RCBO, a legelterjedtebb változat hazánkban

Miért és hol érdemes használni az RCBO-t?

Az RCBO-k elsősorban olyan fogyasztó készülékek külön védelmére alkalmazandóak, ahol egy másik áramkörben fellépő hiba miatt, a leoldás következtében kár keletkezik. Ilyen fogyasztó készülékek elsősorban a hűtő és a mély fagyasztó, de a hőszivattyú és bojler is ide sorolható. Valójában az összes áramkört saját RCBO-val lenne érdemes védeni, ezzel elkerülhetővé válnának a „pitch dark” (koromsötét) szituációk és a hosszas hibakeresések.

RCBO-k telepítése

Shrack RCBO előre szerelt betáp nulla vezetékkel

Az áramvédős kismegszakítók beépítése lakossági villanyszerelés alkalmával külön figyelmet igényel. Valószínűleg új lakáselosztóra lehet szükség, de a lényeg a következő. Az elmenő áramkörök fázis és nulla vezetőjének azonosítása elengedhetetlen folyamat. Amint összepárosítottuk a vezetékeket és megjelöltük őket, jöhetnek az RCBO-k. Amikor kizárólag csak RCBO-kat építünk be, érdemes egy modulos, előre szerelt tápoldali nulla vezetővel ellátott (angolul „pigtail”) típust választanunk. Ezeknél a típusoknál az RCBO alján csak a fázist kell bekötni, tehát az 1 pólusú soroló sín megfelelő erre a feladatra. Felül az elmenő áramkörök fázis és nulla vezetőjét kell bekötni a gyártói leírás alapján. 2 modulos RCBO-knál 2 pólusú sorolósínnel tudunk igényes munkát kivitelezni. Az elosztó nulla sínjét „fő nulla” sínnek használjuk. Magyarul, ide kell majd bekötni a mért fővezeték nulla vezetőjét, amit előtte egy főkapcsolóba is köthetünk. Az előre szerelt tápoldali nulla vezetős RCBO-k esetén, azoknak ezt a tápoldali nulla vezetékét is a nulla sínbe kell bekötni.

Itt a túlfeszültség levezetőt még külön kismegszakítóval kell ellátni. A megfelelő sorrend eredményeképpen a védelmi készülékek egyetlen soroló sínnel igényesen összeköthetőek. Forrás: https://www.bgelectrical.uk/uk/circuit-protection/consumer-units/surface-mounted

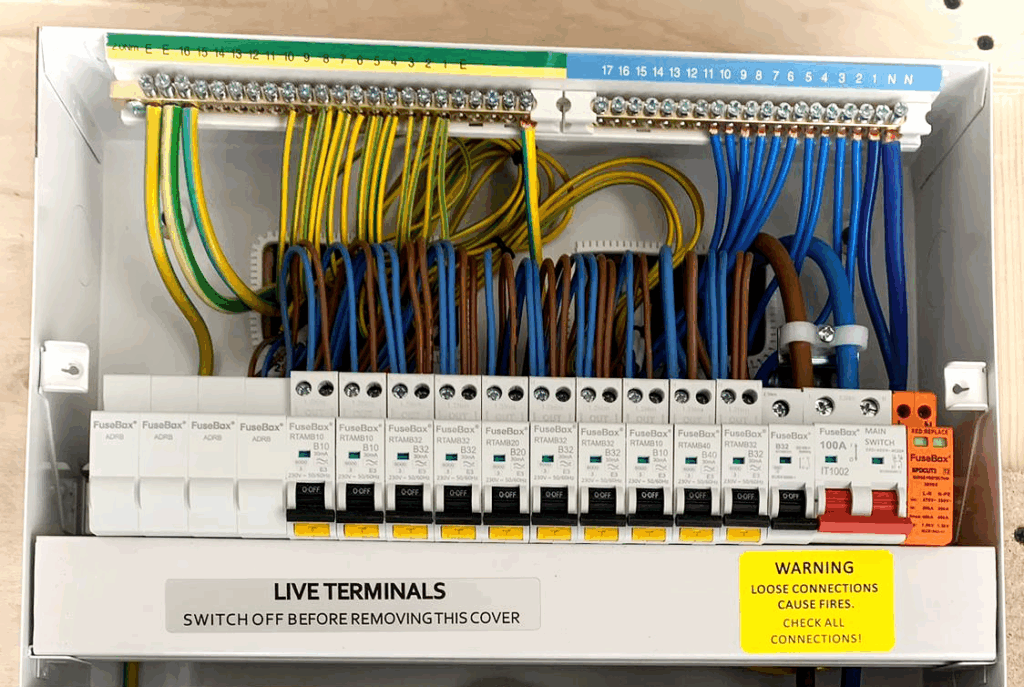

RCBO-k bekötve, jobbról az első a T2-es túlfeszültséglevezető, utána főkapcsoló, a túlfeszültség levezető kismegszakítója, majd sorban az RCBO-k. Forrás: https://www.electricalsolutions247ltd.co.uk/consumer-units/

Védőföld, főkapcsoló, főmegszakító, túlfeszültség védelem?

A védőföldre külön bekötési „trükk” nem vonatkozik. Nem szükséges, de érdemes beépíteni egy 2 pólusú főkapcsolót, ahol vegyük figyelembe, hogy a soroló sín 63A-es(!). Tehát egy 63A-es főkapcsolóval biztosítható a teljes lekapcsolás, így feszültségmentesíteni lehet az ingatlant, ha messzebb van a fogyasztásmérő. Szintén nem kötelező, de egy 2 pólusú főmegszakítót is be lehet a főkapcsoló után építeni a túláram elleni védelem szempontjából, de ez a szolgáltatói kismegszakítóval megegyező értékű legyen. A túlfeszültség védelemről nem szabad elfeledkezni, ami jogszabályilag ugyan nem kötelező, de akárhogyan is csűrjük-csavarjuk annak az MSZ HD 60634-4-443:2016 szabványnak a szövegezetét, végül csak az jön ki, hogy beépítése kötelező (min. 1 db T2-es).

Röviden ...

Jön a mért fővezeték (L+N) egyenest a főkapcsolóba, onnan ha van, akkor a főmegszakítóba, majd a nulla vezető az elosztó nulla sínjére. A túlfeszültséglevezetőt megtáplálhatjuk egy kismegszakítóból is, így tudunk fázis soroló sínt alkalmazni. Érdemes megnézni, hogy 1 vagy 2 pólusú sínt kell-e használnunk az RCBO-k miatt, mert akkor a kismegszakító is 1 vagy 2 pólusú kell, hogy legyen. A britt szigeteken az egy pólusú RCBO-k vannak előnyben részesítve, mivel  több szempontból is megkönnyítik a villanyszerelő munkáját. Ezek beszerelése szinte gyerekjáték, helytakarékosak, így lehetővé teszik a biztosítéktábla zökkenőmentesebb cseréjét.
